CNC Tezgâhlarında Kapı Güvenlik Switchleri
İş Güvenliği, Çalışma Prensipleri ve Uygulama Detayları
1. Giriş
CNC (Computer Numerical Control) tezgâhları, yüksek hızda dönen takımlar, otomatik eksen hareketleri ve güçlü motorları nedeniyle ciddi iş güvenliği riskleri barındırır. Bu risklerin en başında, operatörün çalışma alanına istemsiz veya bilinçsiz şekilde erişmesi gelir. İşte bu noktada kapı güvenlik switchleri, CNC tezgâhlarının vazgeçilmez güvenlik bileşenleri arasında yer alır.
Kapı güvenlik switchleri, CNC tezgâhının koruyucu kapakları veya sürgülü kapıları açıldığında makinenin çalışmasını durdurarak operatörü olası kazalardan korur. Günümüzde bu switchler yalnızca basit bir “aç-kapa” elemanı olmaktan çıkmış, emniyet röleleri, PLC’ler ve CNC kontrol üniteleri ile entegre çalışan gelişmiş güvenlik sistemlerinin parçası hâline gelmiştir.
2. Kapı Güvenlik Switchinin Temel Görevi
Kapı güvenlik switchlerinin ana görevi oldukça nettir:
Kapı kapalıyken makinenin çalışmasına izin vermek
Kapı açıldığında tezgâhı durdurmak veya çalışmayı engellemek
Bu sistem sayesinde:
Operatörün dönen takım, hareketli tabla veya talaş fırlaması gibi tehlikelere maruz kalması önlenir
CNC tezgâhı, iş güvenliği yönetmeliklerine uygun hâle gelir
İş kazaları ve makine hasarları ciddi ölçüde azaltılır
Modern CNC tezgâhlarında kapı switchi, çoğu zaman emergency stop (E-Stop) zinciri ile aynı güvenlik hattı üzerinde çalışır.
3. CNC Kapı Güvenlik Switchi Çeşitleri
3.1 Mekanik Kapı Switchleri
Bu switchler, yaylı bir pim veya kol mekanizması ile çalışır. Kapı kapandığında pim bastırılır ve kontaklar kapanır.
Avantajları:
Ucuz ve basit yapı
Kolay montaj
Dezavantajları:
Mekanik aşınma
Sabotaja açık (pim sabitlenebilir)
Kullanım Alanı:
Eski tip CNC tezgâhları ve düşük güvenlik gerektiren uygulamalar.
Mekanik tip CNC kapı güvenlik switchi
3.2 Manyetik Kapı Switchleri
Kapı üzerinde mıknatıs, gövde üzerinde reed switch veya sensör bulunur. Kapı kapandığında manyetik alan algılanır.
Avantajları:
Mekanik temas yok
Daha uzun ömür
Dezavantajları:
Güçlü mıknatısla kandırılabilir
Emniyet seviyesi sınırlı

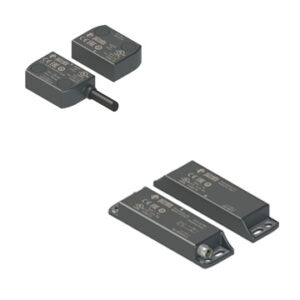

Manyetik sensörlü kapı güvenlik switchi
3.3 Kodlu (RFID) Emniyet Switchleri
En gelişmiş ve güvenli switch türüdür. Kapı üzerindeki kodlu anahtar, yalnızca kendisine ait sensör tarafından tanınır.
Avantajları:
Sabotaja karşı yüksek koruma
EN ISO 14119 ve PL-d / PL-e uyumu
CNC güvenlik standartlarına tam uyum
Dezavantajları:
Maliyetli
Montaj ve ayar hassasiyeti

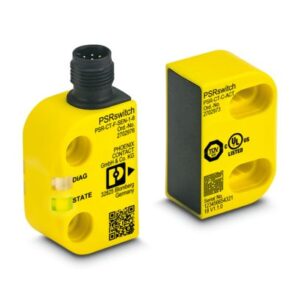

RFID kodlu CNC kapı güvenlik switchi
4. CNC Kontrol Ünitesi ile Entegrasyon
Kapı güvenlik switchleri, doğrudan CNC kontrol ünitesine değil, genellikle şu yapı üzerinden bağlanır:
Kapı Switchi → Emniyet Rölesi → CNC / Servo Enable / PMC
Örneğin:
Fanuc sistemlerde: PMC I/O üzerinden güvenlik sinyali izlenir
Siemens 840D sistemlerde: Safety Integrated veya X11 hattı kullanılır
Kapı açıldığında:
Servo kapatma
Spindle stop
Alarm üretme (ör. “Door Open Alarm”)
işlemleri otomatik olarak gerçekleşir.
CNC kapı switchinin emniyet rölesi ile bağlantı şeması
5. Emniyet Standartları ve Yönetmelikler
CNC kapı güvenlik switchleri, uluslararası güvenlik standartlarına uygun olmalıdır:
EN ISO 14119 – Koruyucu kapak kilitleme sistemleri
EN ISO 13849-1 – Performans seviyesi (PL)
CE Makine Direktifi (2006/42/EC)
Yüksek riskli CNC tezgâhlarında genellikle PL-d veya PL-e seviyesi zorunlu tutulur.
6. Kapı Kilitlemeli (Interlock) Sistemler
Bazı CNC tezgâhlarında sadece switch yeterli değildir. Kapı kilitlemeli güvenlik switchleri kullanılır.
Bu sistemlerde:
Spindle tamamen durmadan kapı açılmaz
Elektromanyetik veya motorlu kilit kullanılır
Talaş fırlaması ve atalet riskleri ortadan kaldırılır

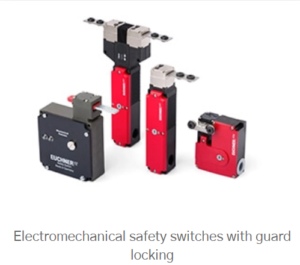

Kilitlemeli CNC kapı güvenlik switchi (Interlock)
7. Sık Karşılaşılan Arızalar ve Çözümleri
Yaygın Problemler:
Kapı kapalı olmasına rağmen alarm vermesi
Switch hizasının bozulması
Kablo kopmaları
Operatör tarafından iptal edilmesi
Çözüm Önerileri:
Switch hizasını düzenli kontrol etmek
Kodlu sistemlere geçmek
Emniyet rölesi kontaklarını ölçmek
Bypass uygulamalarını kesinlikle yasaklamak
8. Sonuç ve Değerlendirme
Kapı güvenlik switchleri, CNC tezgâhlarının yalnızca bir aksesuarı değil, hayati öneme sahip güvenlik bileşenleridir. Doğru switch seçimi, doğru montaj ve standartlara uygun entegrasyon sayesinde hem operatör güvenliği sağlanır hem de makine üretkenliği artar.
Özellikle modern CNC tezgâhlarında kodlu ve kilitlemeli sistemlerin tercih edilmesi, hem yasal yükümlülükler hem de iş güvenliği açısından kaçınılmaz hâle gelmiştir. Unutulmamalıdır ki, bir CNC kazasının maliyeti çoğu zaman en pahalı güvenlik switchinden bile daha yüksektir.
